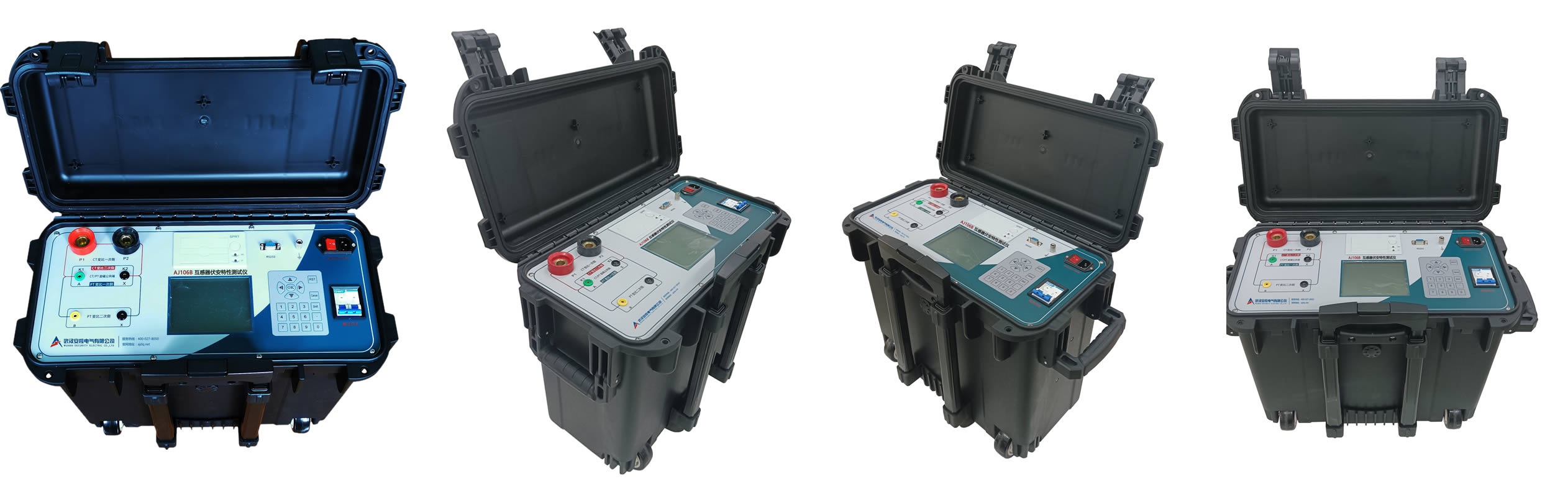

AJ106B 互感器伏安特性測試儀 工頻互感器測試儀
一、產品主要性能特點
- 功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
- 使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
- 220V單電源輸入，避免了使用380V時的危險。
- 勵磁特性/伏安特性試驗時，單機輸出電壓0-1000V、電流0-20A，可以滿足110kV以下電壓等級，1A互感器勵磁特性/伏安特性試驗。
- 大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
- 采用數字鍵盤，方便數字輸入。
- 帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。
二、主要技術參數及結構說明
2.1 主要技術參數
|
升壓器輸出電流電壓 |
1A/1000V 2A/600V 5A/220V 20A/30V |
|
|
電流發生器輸出電流 |
0 ~ 600A |
|
|
輸出功率 |
3000VA |
|
|
勵磁特性測試精度 |
±0.5% |
|
|
空載特性測試精度 |
±0.5% |
|
|
CT變比測量 |
范圍 |
1 ~ 12000 |
|
精度 |
±0.2% |
|
|
PT變比測量 |
范圍 |
1 ~ 10000 |
|
精度 |
±0.2% |
|
|
交流負載測量 |
范圍 |
0 ~ 1000VA |
|
精度 |
0.5%±0.05VA |
|
|
輸入電源電壓 |
AC200V ~ 240V，50Hz |
|
|
工作環境 |
溫度：-10οC ~ 50οC， 濕度：≤90% |
|
|
尺寸、重量 |
尺寸540 mm×290 mm×580mm 重量:30kg |
|
2.2面板說明
儀器面板圖
面板從左向右依次為:
- L1/L2: 大電流輸出端口, 測試CT變比時接入CT一次;
- K1/K2：PT勵磁，CT勵磁和CT變比二次電流輸入端口;(A/X: PT變比測試時接入PT一次)
- 接地柱：安全接地端口；
- RS232接口：連接通訊串口；
- 打印機：打印測試結果報告；
- a/x: 感應測量端口, PT 變比測試時接入PT二次;
- 液晶屏: 320×240點陣液晶屏, 陽光下清晰可見;
- 鍵盤: 功能和數字按鍵;
- 高壓開關: 內部升壓升流器的開關電源, 開始測試前必須打開;
- 電源插座: 儀器工作電源,AC220V 50/60Hz;
- 電源開關: 設備電源開關
